CTSLWGY液體渦輪流量計 您所在的位置：首頁 > 產品中心 > CTSLWGY液體渦輪流量計

CTSLWGY液體渦輪流量計 [ 2019-6-18]　[ 打印此文章 ]


廣泛適用于石油、化工、冶金、有機液體，無機液、制藥、食品等行業
?測量介質：水、柴油、甲醇等無雜質無強烈腐蝕性液體
?量程范圍：0.04-800m3/h
?輸出信號：脈沖信號、4～20mA信號
?精度等級：±1%R、±0.5%R、±0.2%R（需特制）
?介質溫度：-20℃～+120℃
?防爆等級：ExiaIICT4或ExdIIBT6
?防護等級：IP65或更高（可訂制）
產品概述
　　CTSLWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
產品特點
?高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
?重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度， 在貿易結算中是優先選用的流量計；
?輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
?可獲得很高的頻率信號（3～4kHz），信號分辨力強；
?范圍度款，中大口徑可達1:20，小口徑為1:10；
?結構緊湊輕巧，安裝維護方便，流通能力大；
?適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
?專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
?可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

技術參數

執行標準

 渦輪流量傳感器（JB/T9246-1999）

儀表口徑及連接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺紋連接

精度等級

 ±1%R、±0.5%R、±0.2%R（需特制）

量程比

 1:10；1:15；1:20

傳感器材質

 304不銹鋼、316（L）不銹鋼等

使用條件

 介質溫度：-20℃～+120℃  環境溫度：-20℃～+60℃
相對濕度：5%～90%       大氣壓力：86Kpa～106Kpa

信號輸出功能

 脈沖信號、4～20mA信號

通訊輸出功能

 RS485通訊、HART協議等

工作電源

·  外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

·  內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

信號線接口

 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5

防爆等級

 ExiaIICT4或ExdIIBT6

防護等級

 IP65或更高（可訂制）

測量范圍及工作壓力

儀表口徑

（mm）

正常流量范圍

（m3/h）

擴展流量范圍

（m3/h）

默認安裝方式及耐壓等級

可選安裝方式及默認耐壓等級

  特制耐壓等級

（MPa）

DN4

0.04～0.25

0.04～0.4

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN6

0.1～0.6

0.06～0.6

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN10

0.2～1.2

0.15～1.5

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25

DN15

0.6～6

0.4～8

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN20

0.8～8

0.45～9

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN25

1～10

0.5～10

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN32

1.5～15

0.8～15

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN40

2～20

1～20

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25

DN50

4～40

2～40

法蘭安裝、2.5Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN65

7～70

4～70

法蘭安裝、1.6Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN80

10～100

5～100

法蘭安裝、1.6Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25

DN100

20～200

10～200

法蘭安裝、1.6Mpa



4.0、6.3、12、16、25

DN125

25～250

13～250

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30～300

15～300

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80～800

40～800

法蘭安裝、1.6Mpa



2.5、4.0、6.3、12、16

安裝尺寸

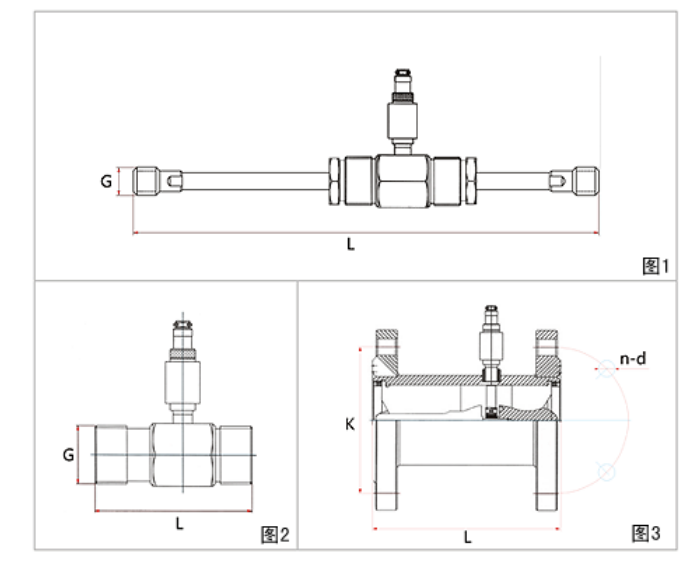

圖1:DN4～DN10螺紋連接型渦輪流量傳感器（含直管段部分）尺寸圖
圖2：DN15～DN40螺紋連接型渦輪流量傳感器尺寸圖
圖3：DN15～DN:200法蘭連接型渦輪流量傳感器尺寸圖
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：

公稱通徑

L(mm)

G

K（mm）

D（mm）

n（孔數）

4

225

G1/2







6

225

G1/2

10

345

G1/2

15

75

G1

Φ65

Φ14

4

20

80

G1

Φ75

Φ14

4

25

100

G5/4

Φ85

Φ14

4

32

140

G2

Φ100

Φ14

4

40

140

G2

Φ110

Φ18

4

50

150

G5/2

Φ125

Φ18

4

65

170



Φ145

Φ18

4

80

200

Φ160

Φ18

8

100

220

Φ180

Φ18

8

125

250

Φ210

Φ18

8

150

300

Φ240

Φ22

8

200

360

Φ295

Φ22

12

產品分類

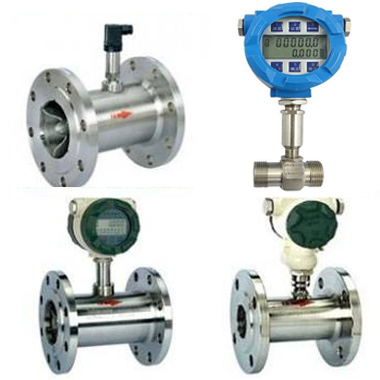

產品圖片

儀表型號

CTSLWGY-N2

CTSLWGY-A

CTSLWGY-E

信號輸出

脈沖

4-20mA

4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

24VDC±15%

精度等級

1.0～0.5級

1.0～0.5級

1.0～0.5級

測量范圍

標準量程

標準量程

標準量程或擴展量程

顯示器

無

無

有

通訊接口

無

無

可選RS485

通訊協議

無

無

Moubus HART

儀表材質

不銹鋼

不銹鋼

不銹鋼

防爆等級

無

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP60

IP65

IP65

整機功耗

< 1W

< 1W

< 1W

儀表通經

DN4～DN250

DN4～DN250

DN4～DN250

介質溫度

-20℃～120℃

-20℃～120℃

-20℃～120℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃

渦輪流量計選型方式：

一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,確定Qmax,從“主要技術指標”表中，確定流量計的公稱通徑。
二、確定基本誤差限（精度等級）：根據實際使用的要求，確定選用± 0.2%、±0.5%還是±1.0%或其他。
三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定選用±0.2%、流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差限（精度等級）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。

渦輪流量計選型

型號

說明

CTSLWGY-

□

/□

/□

/□

/□

/□

/□

公稱通徑

4













4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

類型

N

傳感器型：+12V或24V供電，輸出三線制脈沖信號

A

變送器型：+24V供電，輸出二線制4～20mA

B

智能型：鋰電池供電，現場顯示無信號輸出

C

智能型：+24V供電，現場顯示并輸出二線制4～20mA

C1

智能型：+24V供電，現場顯示并帶有RS485通訊協議

C2

智能型：+24V供電，現場顯示并帶有HART通訊協議

精度等級

05

0.5級

10

1.0級

02

0.2級（協商訂貨，生產周期較長）

渦輪類型

W

擴展測量范圍

S

標準測量范圍

材 質

S

304不銹鋼

L

316（L）不銹鋼

防 爆

N

非防爆型

E

防爆型，ExdⅡBT6

壓力等級

N

常規（參照表2）

H(x)

高壓（參照表2）

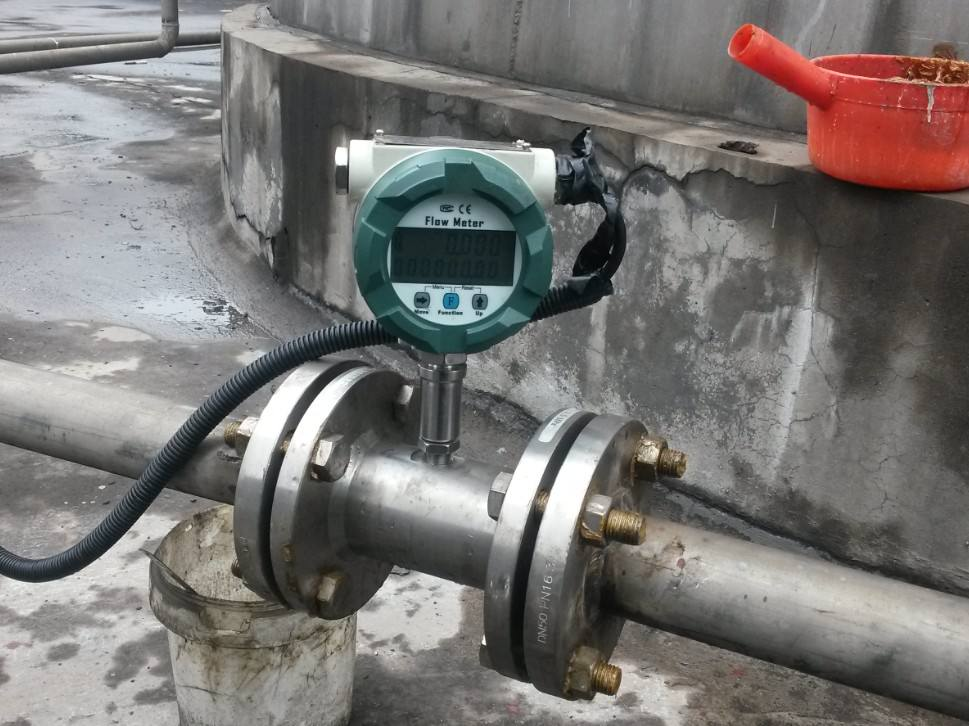

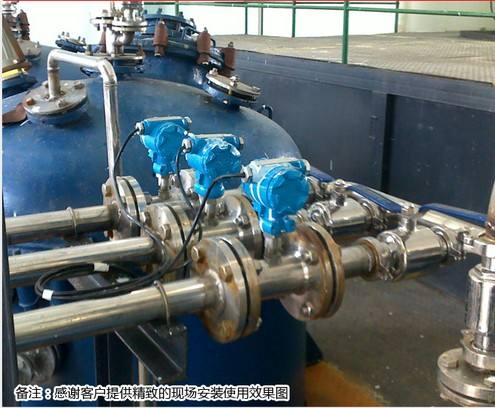

客戶現場安裝實例圖：
